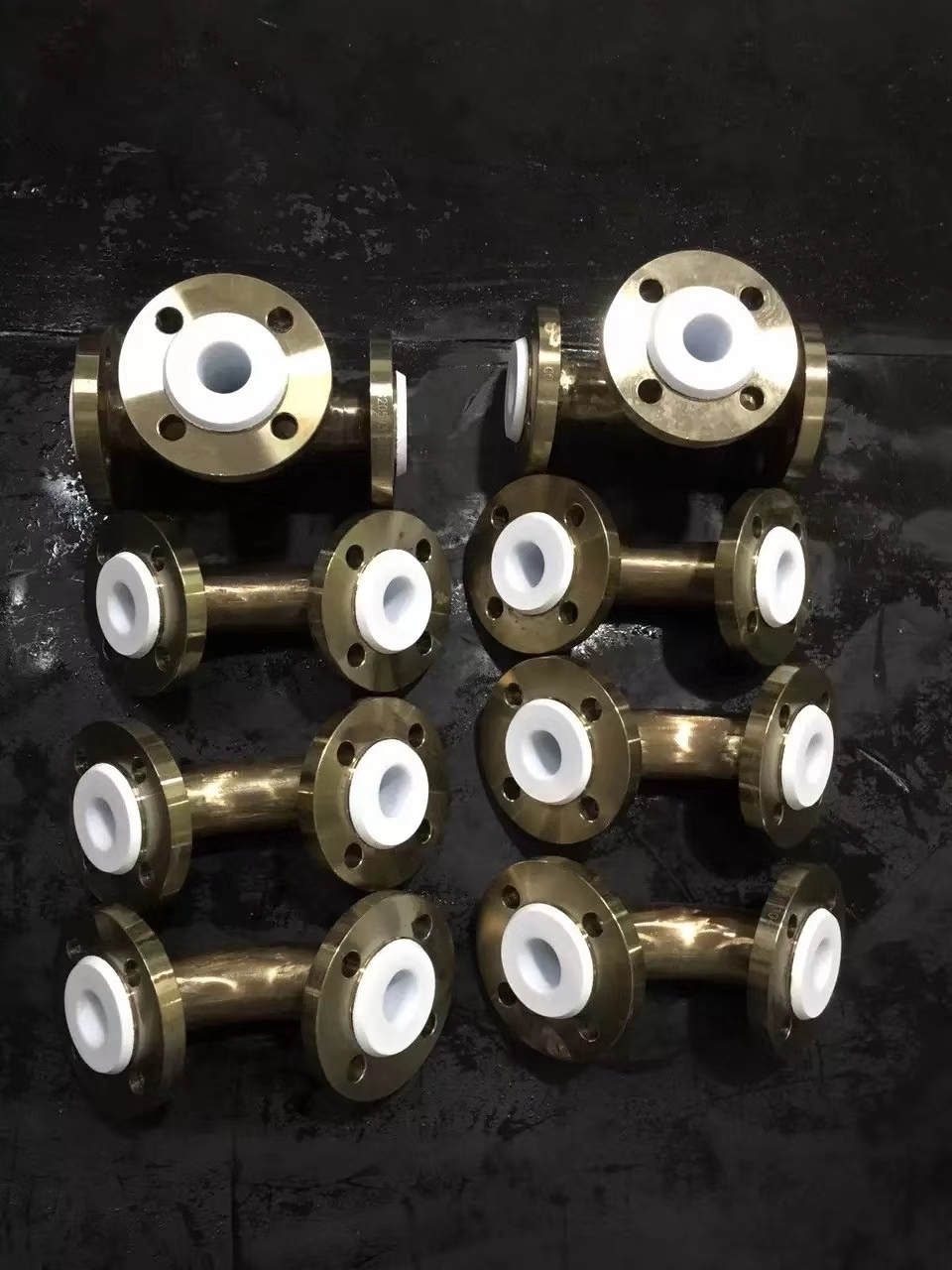

模壓四氟彎頭廠家襯四氟彎頭，襯四氟三通工藝簡介：一、四氟乙烯(PTFE)-鈉萘溶液處理粘接法   聚四氟乙烯(PTFE)-鈉萘溶液處理粘接法：鈉萘溶液處理含氟材料，主要是通過腐蝕液與PTFE塑料發(fā)生化學(xué)反應(yīng)，扯掉材料表面上的部分氟原子，這樣就在表面上留下了碳化層和某些極性基團(tuán)。鈉萘溶液處理含氟材料，主要是通過腐蝕液與PTFE塑料發(fā)生化學(xué)反應(yīng)，扯掉材料表面上的部分氟原子，這樣就在表面上留下了碳化層和某些極性基團(tuán)。紅外光譜表明，表面引入羥基、羰基和不飽和鍵等極性基團(tuán)，這些基團(tuán)能使表面能增大，接觸角變小，潤濕性提高，由難粘變?yōu)榭烧?。這是目前研究的所有方法中效果較好，也是比較常用的方法。一般用鈉萘四氫呋喃作為腐蝕液。

      模壓四氟彎頭處理粘接步驟如下：處理液配制：將一定量的金屬鈉加入到四氫呋喃與萘的溶液中，其中金屬鈉的質(zhì)量分?jǐn)?shù)控制在3％~5％，在室溫下攪拌約2h，直至溶液顏色呈現(xiàn)深褐色或黑色即可；將待處理的PTFE工件浸入到該溶液中約5~10min，取出再用丙酮溶液浸泡3~5 min；從丙酮溶液中取出工件，用清水漂洗干凈后置于陰暗處自然干燥；選擇環(huán)氧樹脂、有機(jī)硅或聚氨酯做粘合劑，均勻涂于處理過的待粘接表面并立即粘接，于24~30℃下靜置24h后即可粘接牢靠。鋼襯聚四氟管產(chǎn)品優(yōu)勢，耐高溫——使用工作溫度達(dá)250℃。耐低溫——具有良好的機(jī)械韌性；即使溫度下降到-196℃，也可保持5%的伸長率。耐腐蝕——對(duì)大多數(shù)化學(xué)藥品和溶劑，表現(xiàn)出惰性、能耐強(qiáng)酸強(qiáng)堿、水和各種溶劑。耐氣候——有塑料中最佳的老化壽命。高潤滑——是固體材料中摩擦系數(shù)最低者。模壓四氟彎頭不粘附——是固體材料中小的表面張力，不粘附任何物質(zhì)。
